1.产品概述

1.1特性

该漆是一种双组分富锌环氧树脂底漆，符合HG/T3668-2002的成分和性能要求。环氧树脂、

锌粉、溶剂、助剂等组成为甲组分，进口固化剂为乙组分。

1.2用途

这是一种高性能底漆，适合各种强腐蚀环境，如海上设施、石油化工厂、桥梁、发电厂等

可以对防腐蚀系统提供最大的保护。

可用于原有金属结构的维修保养，也能使新结构获得极佳的抗腐蚀性能。

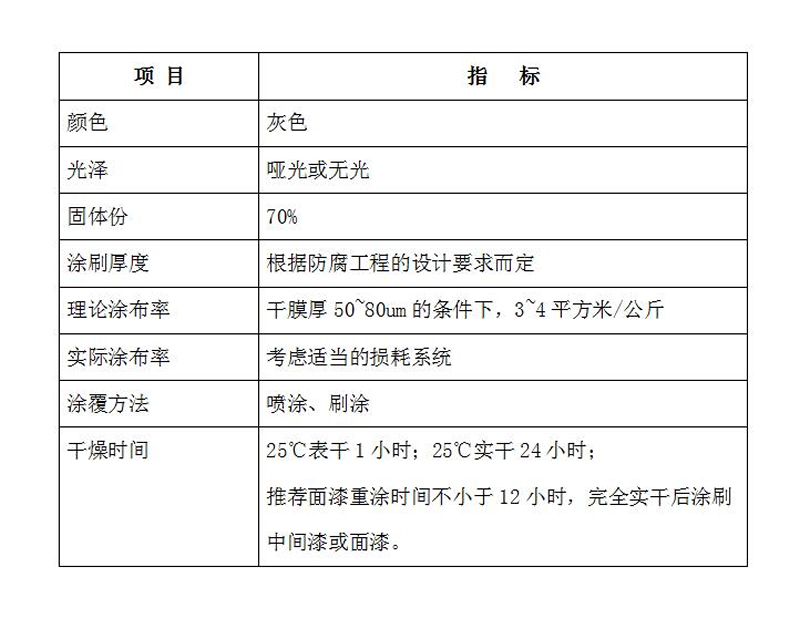

2.主要指标

3.施工参考

3.1表面处理

所有的涂覆表面应清洁、干燥、无污染，涂漆之前，所有表面均应根据ISO8504：2000标

准进行评估和处理。

如果有油脂，应使用溶剂清洗干净。

3.2喷射处理

钢材表面喷射处理至Sa1/2标准。如果在喷射处理后，涂覆本产品之前发生氧化那么该表

面应该重新喷射处理，达到规定的目视标准。

喷射处理过程中暴露的表面缺陷，应该以适当的方式打磨、填补或处理。

建议表面粗糙度为40~75微米。

3.3预涂车间底漆的钢结构

其它种类的车间底漆不适合涂覆，需用喷射方式彻底清除。

 焊缝和损坏区域应该作喷射处理，达到Sa1/2。

3.4施工

● 混合：施工前按照规定配比混合均匀，并在规定使用期限内用完。

● 混合比：重量比12（基料）：1（固化剂）

● 混合使用期限：常温8小时

● 施工温度：不低于5℃

● 无气喷涂：推荐使用 喷嘴直径0.43~0.53毫米，喷嘴处油漆压力不低于176千克/平方厘米。

● 无气喷涂黏度      60-90秒（T-4杯）。

● 空气喷涂黏度：压力：2-4千克/平方厘米，施工黏度：20-30秒（T-4杯）。

● 刷涂：仅限于小范围修补    典型厚度50~75微米

● 稀释剂：专用稀释剂

● 清洁剂：专用稀释剂

3.5储存

常温下可保存12个月，此后应在检查使用，储存在干燥、遮阳处，远离热源和火源。

4安全与防护

● 密闭存放于阴凉干燥处。

● 施工现场应通风。

● 施工前应穿戴好合适的防护用具。

● 处理施工废弃物时应符合环保规定。
